Progetto Esecutivo delle strutture della nuova sede dell’Istituto di Istruzione Superiore Raffaello, nella città di Urbino.

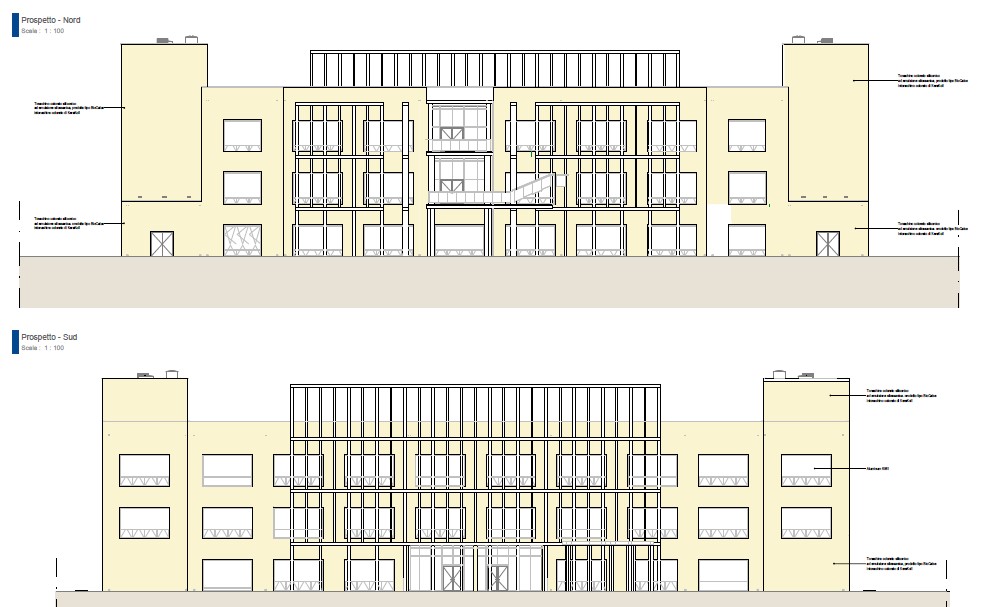

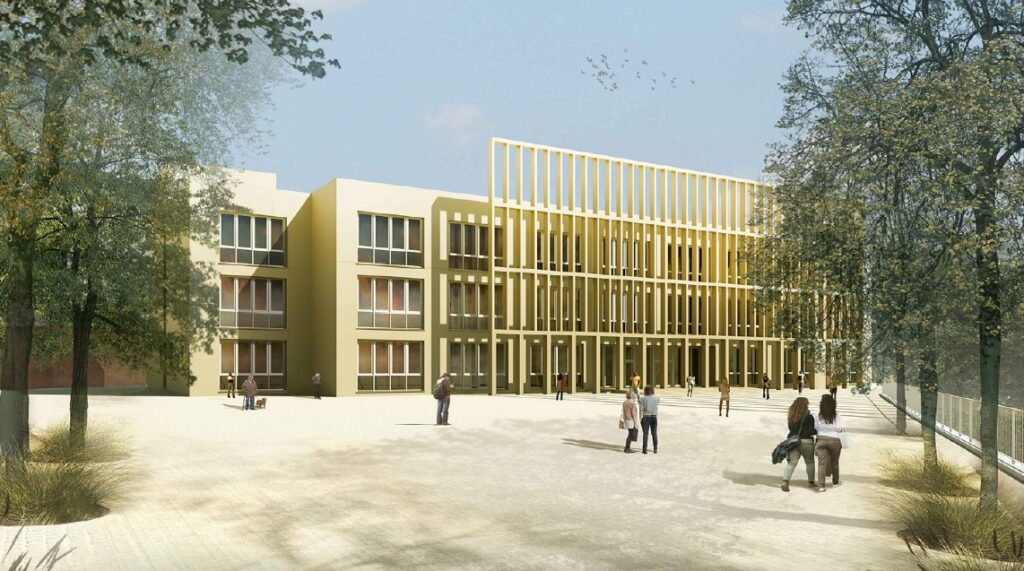

Il complesso edilizio è composto di un corpo di fabbrica principale con quinte frangisole presenti sui prospetti Nord Ovest e Sud Est, nonché da una passerella di collegamento con la via Ca Cartolaro presente ad una quota superiore rispetto alla quota generale di accesso al lotto ove si realizza l’edificio.
Le strutture descritte sono previste in cemento armato, con sistemi di fondazione profonda su pali per il fabbricato principale e fondazione diretta per gli altri elementi strutturali esterni. Infine in relazione alla sistemazione del lotto ad una stessa quota su tutti i lati, è prevista l’esecuzione di muri di contenimento a valle, in corrispondenza del confine con via Ottaviano Ubaldini, anch’essi in c.a. con fondazione profonda su pali.

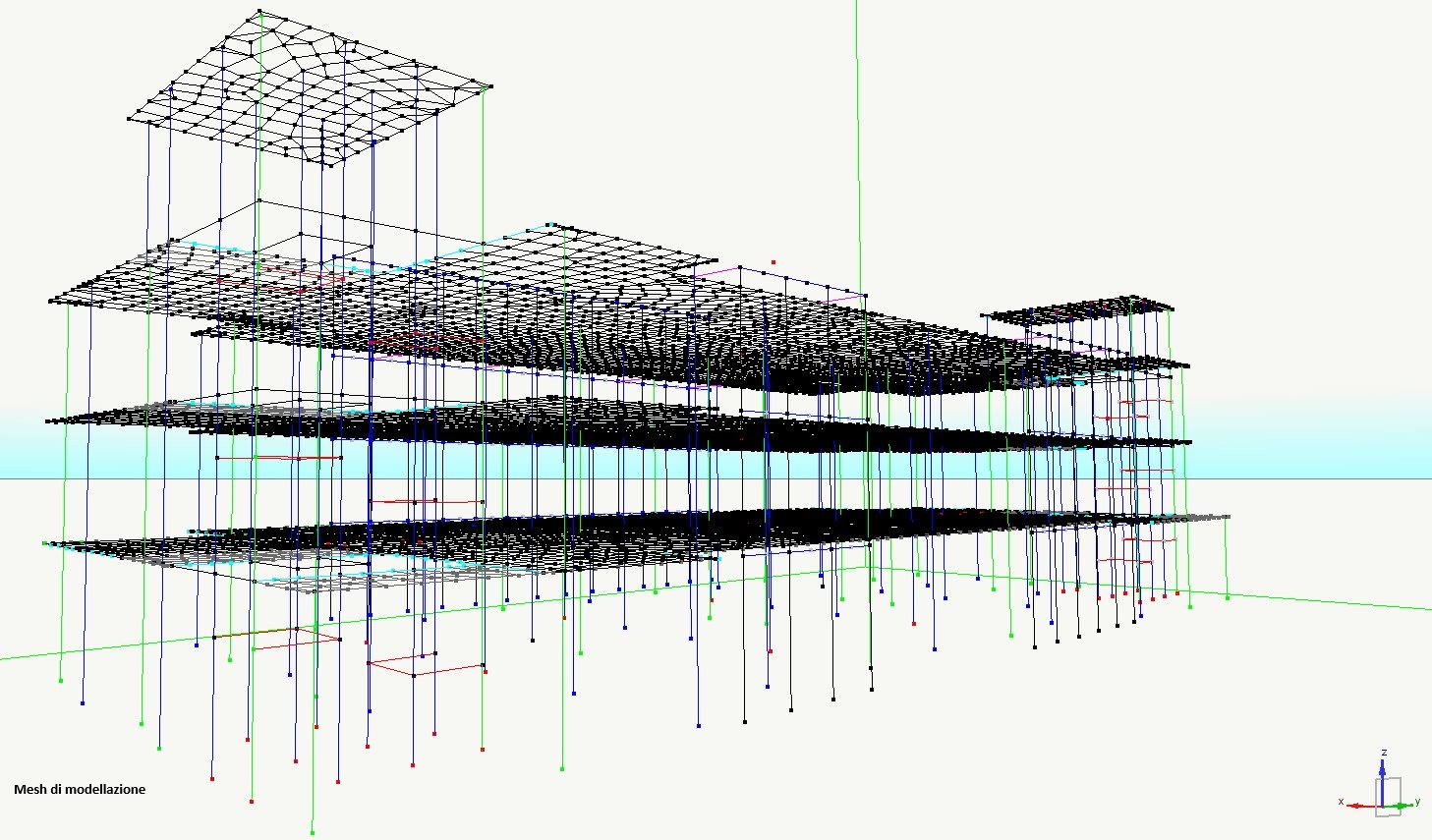

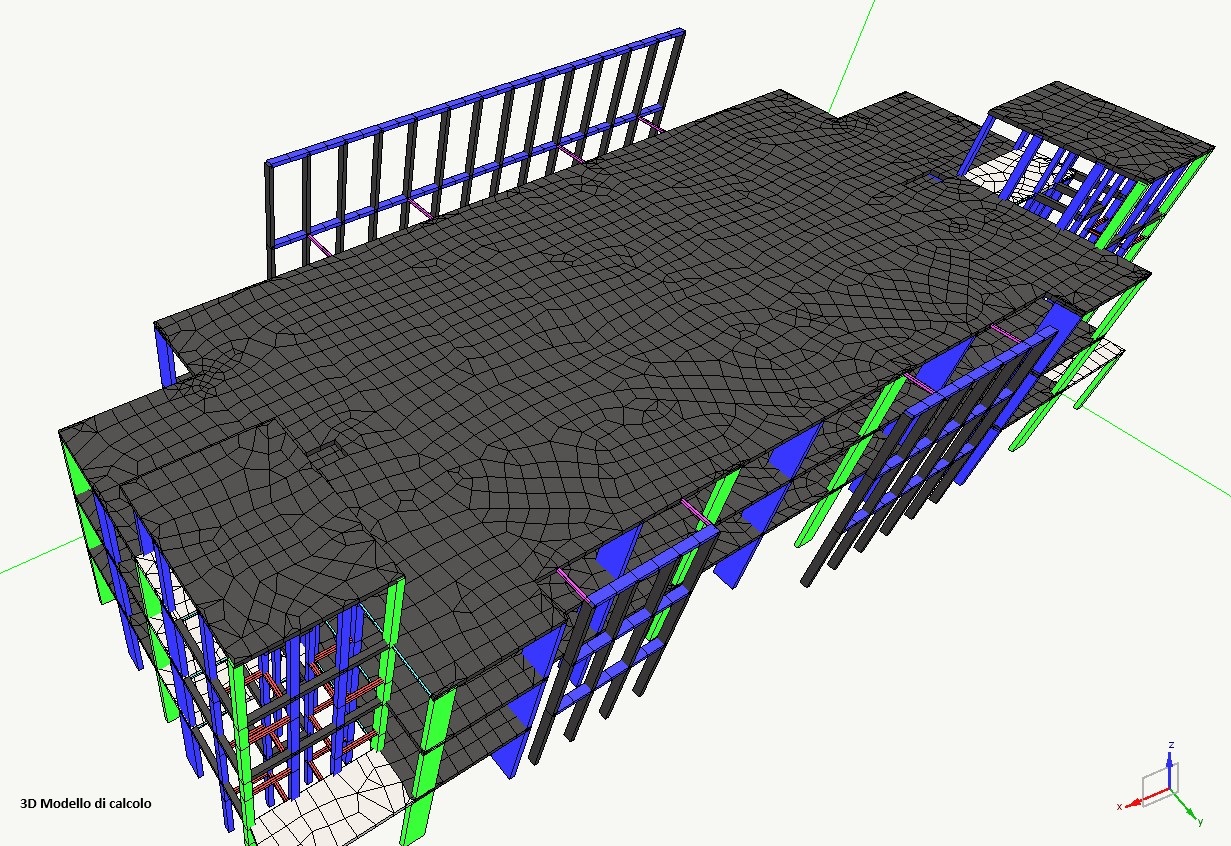

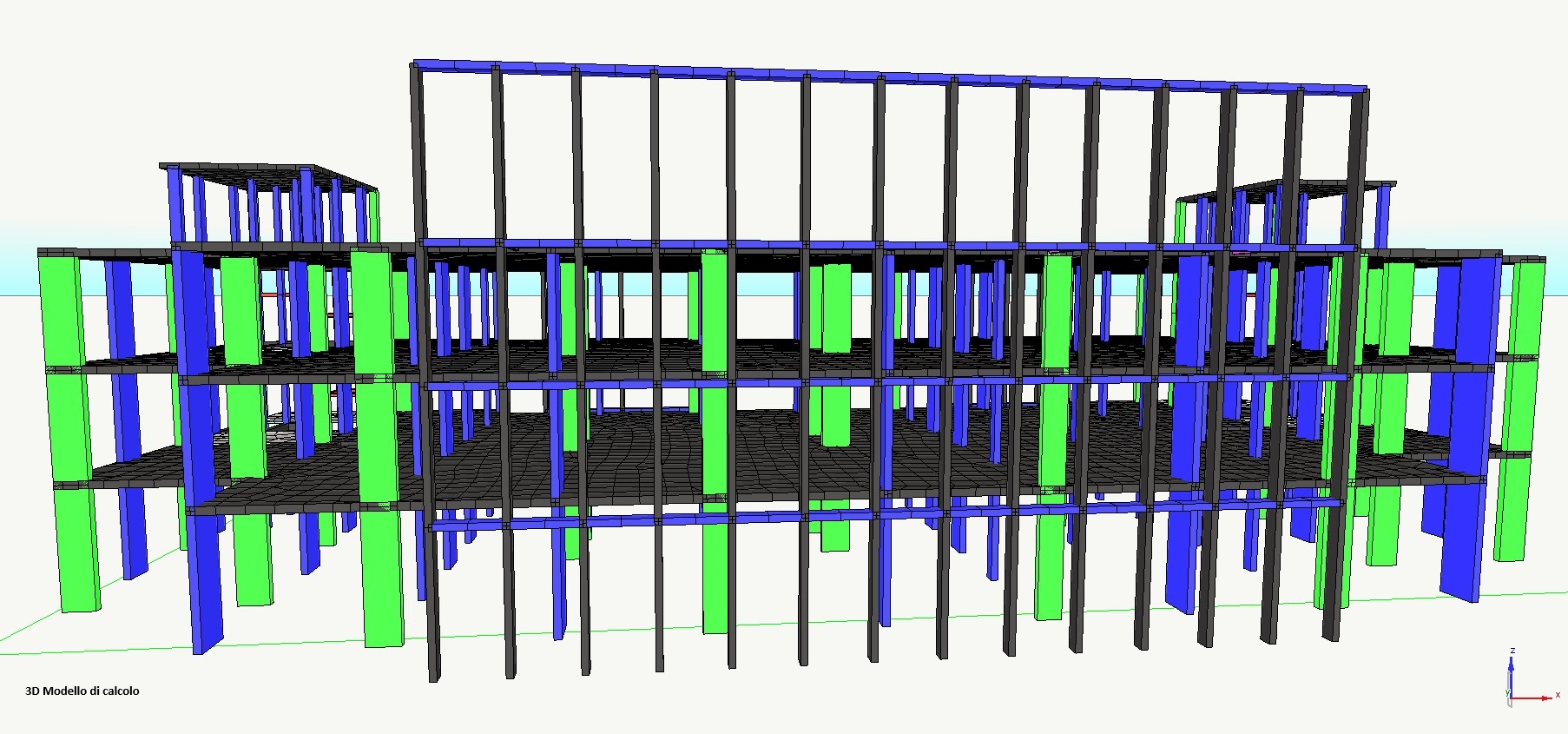

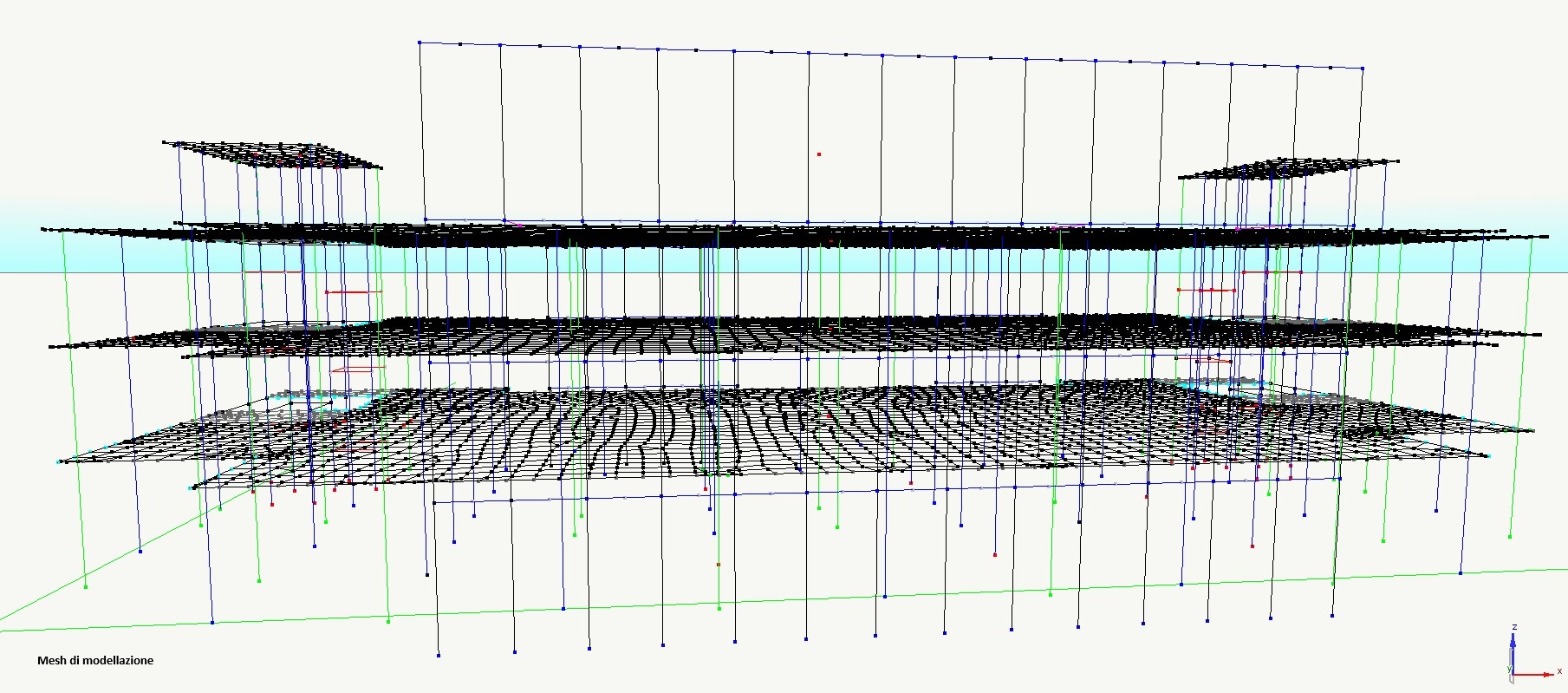

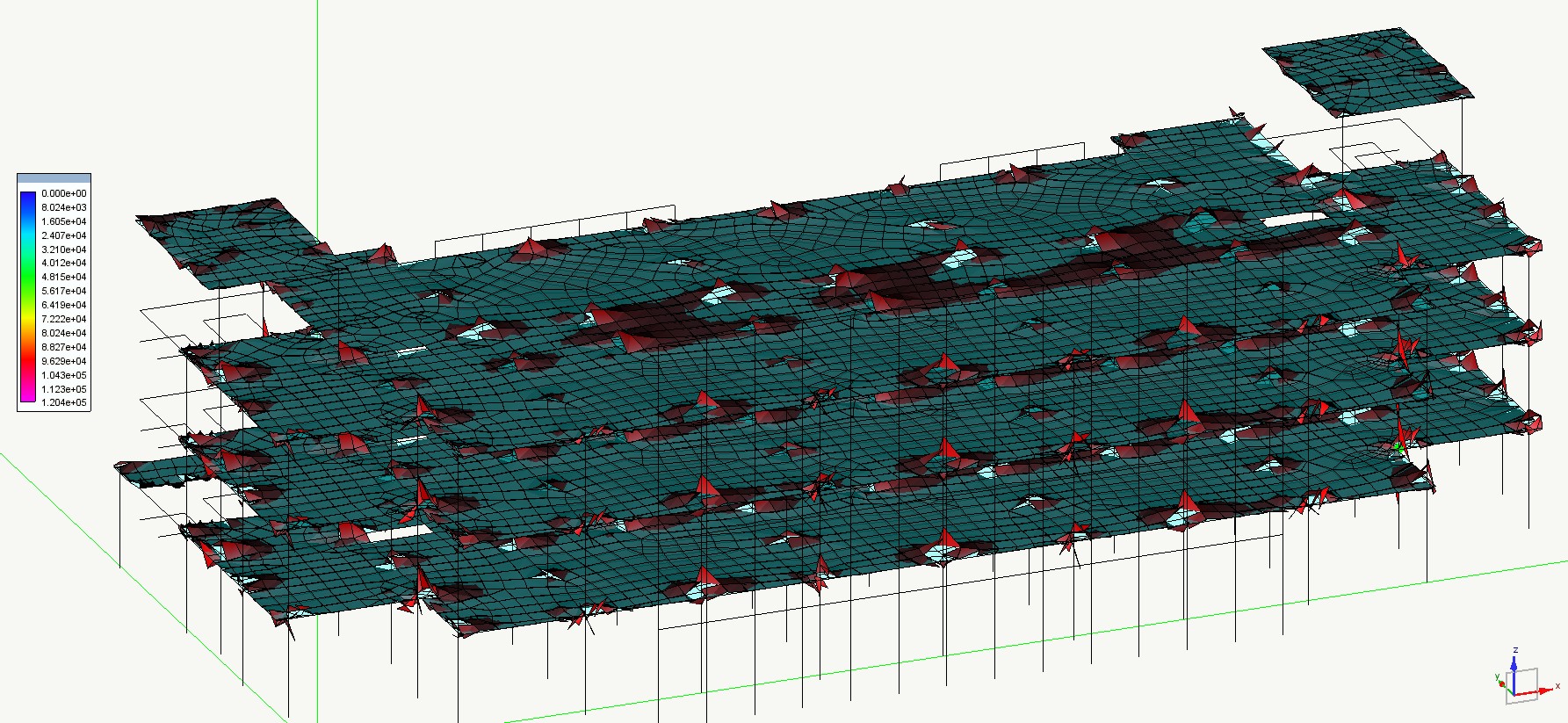

Nello specifico i sistemi strutturali principali previsti in progetto sono composti da setti e pilastri in elevazione e da solai a piastra, in cemento armato alleggerito da corpi sferoidali in polietilene riciclato ad alta densità (HDPE).

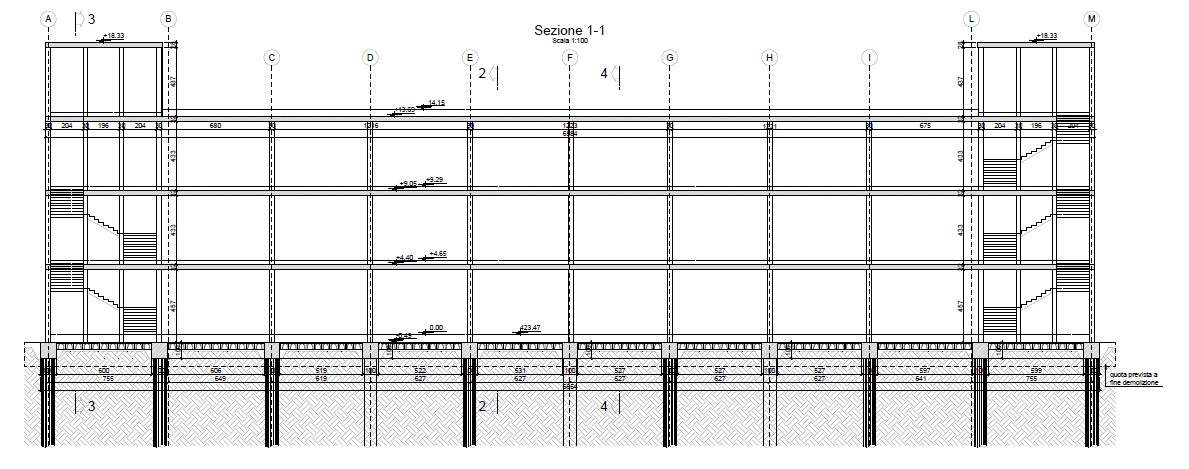

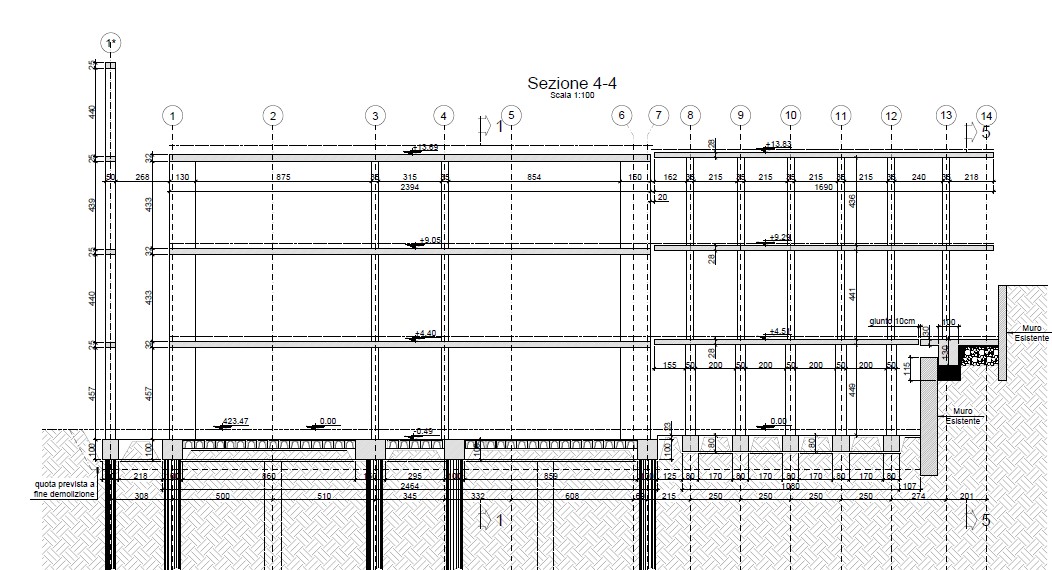

Gli apparti di fondazione delle diverse porzioni strutturali sono del tipo profondo con reticolo di travi su pali di diametro 800 e 500 mm, o da zattera su pali di diametro 500 mm per i muri di sostegno a valle, mentre l’apparato di fondazione della passerella di collegamento e della scala esterna di servizio è del tipo diretto in ragione della stratigrafia geologica riscontrata nella Relazione Geologica di progetto.
Anno 2023-2024
