Nell’ambito della riqualificazione del complesso edilizio in titolo. Si è ricevuto l’incarico di progettare tutti quegli interventi strutturali funzionali alla riqualificazione prevista, sia all’in terno dei fabbricati e sia nuovi all’esterno.

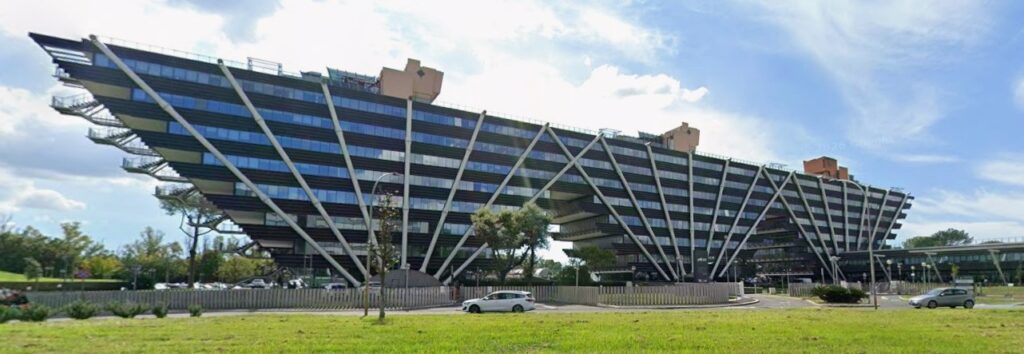

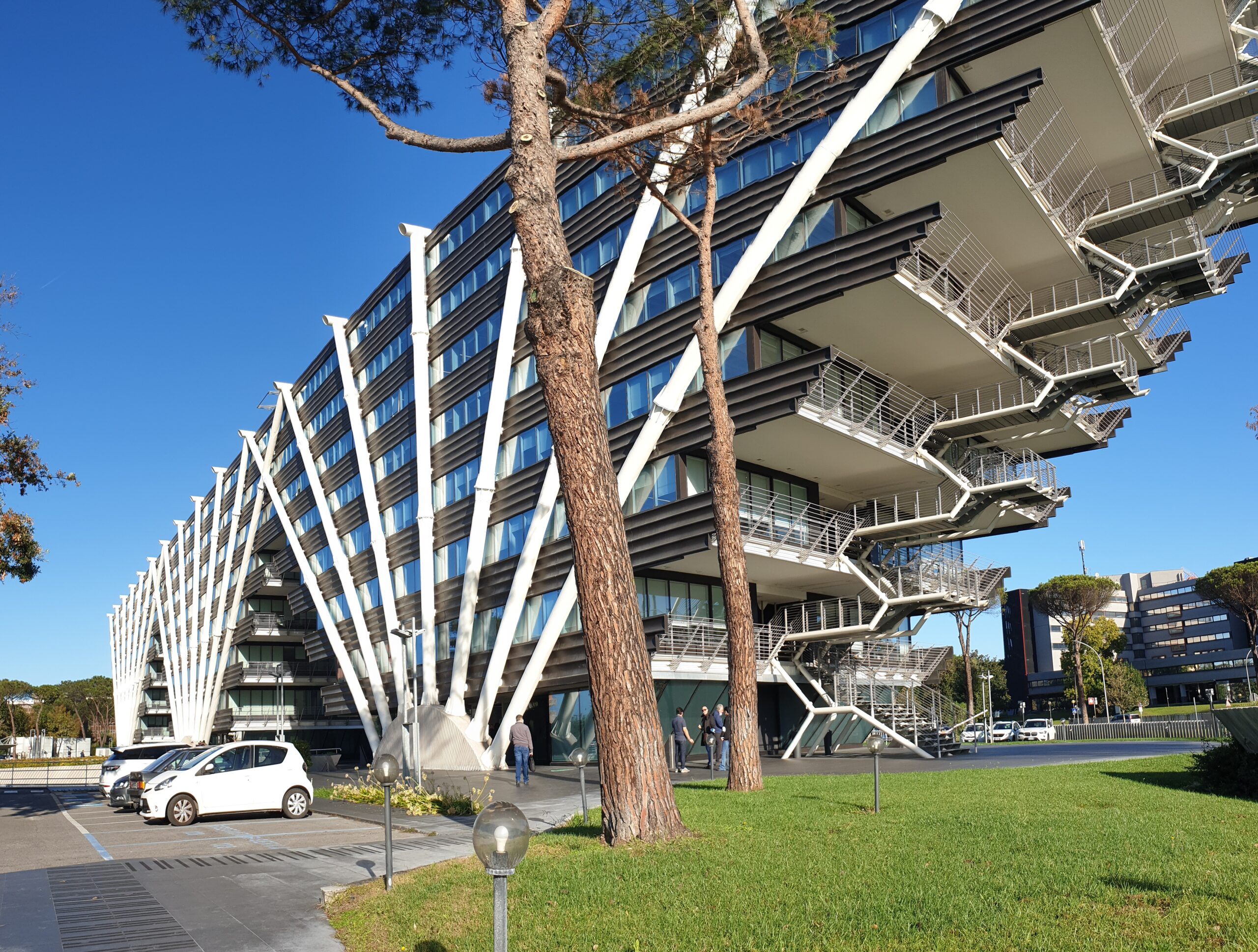

L’edificio realizzato negli anni ’70, su progetto dell’arch. J. La Fuente, destinato ad uffici; è caratterizzato da una forma a piramide rovesciata su 7 livelli aventi la superficie crescente dal piano terra fino in copertura. La superficie complessiva è pari a circa 18000 mq.

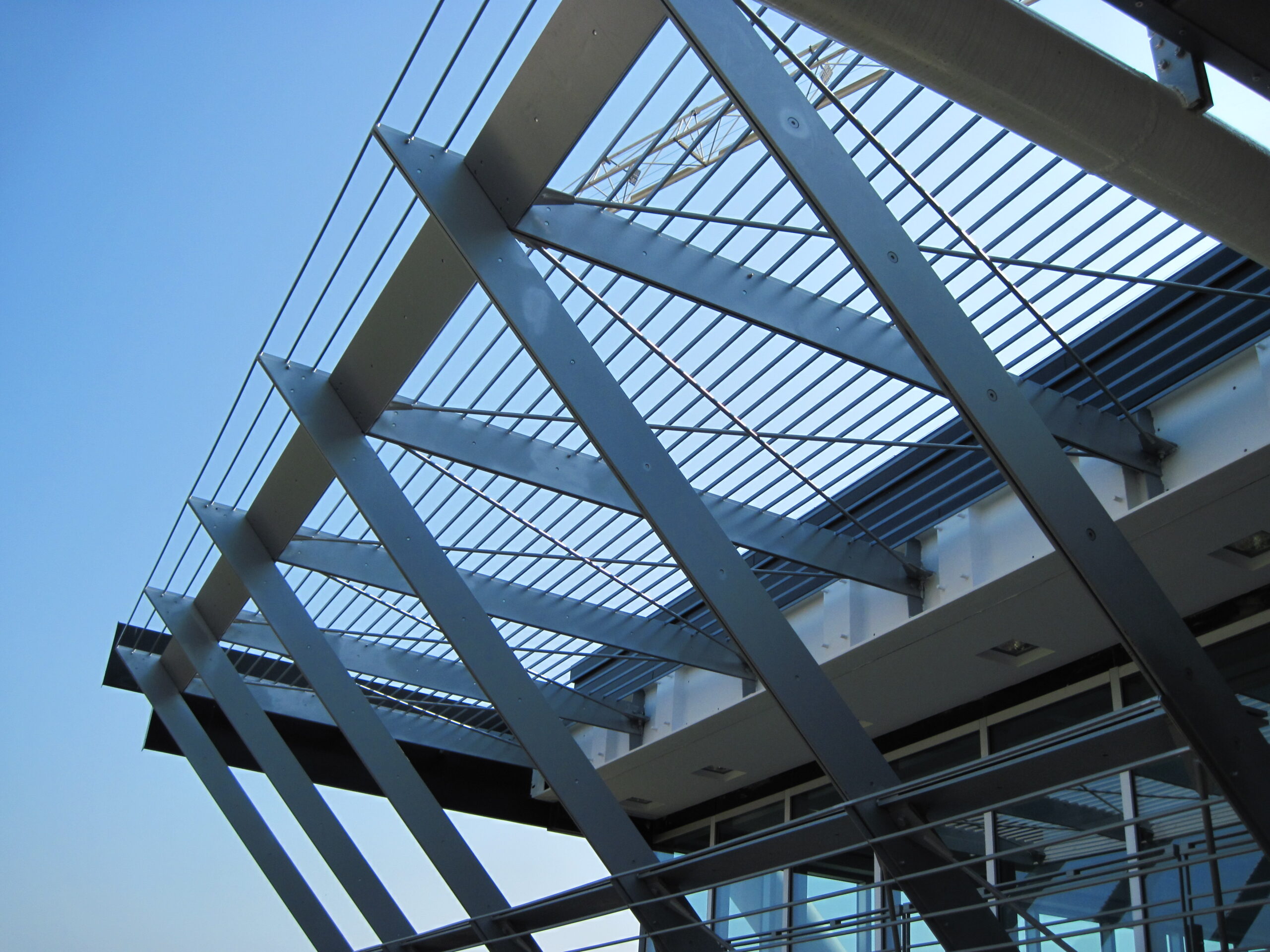

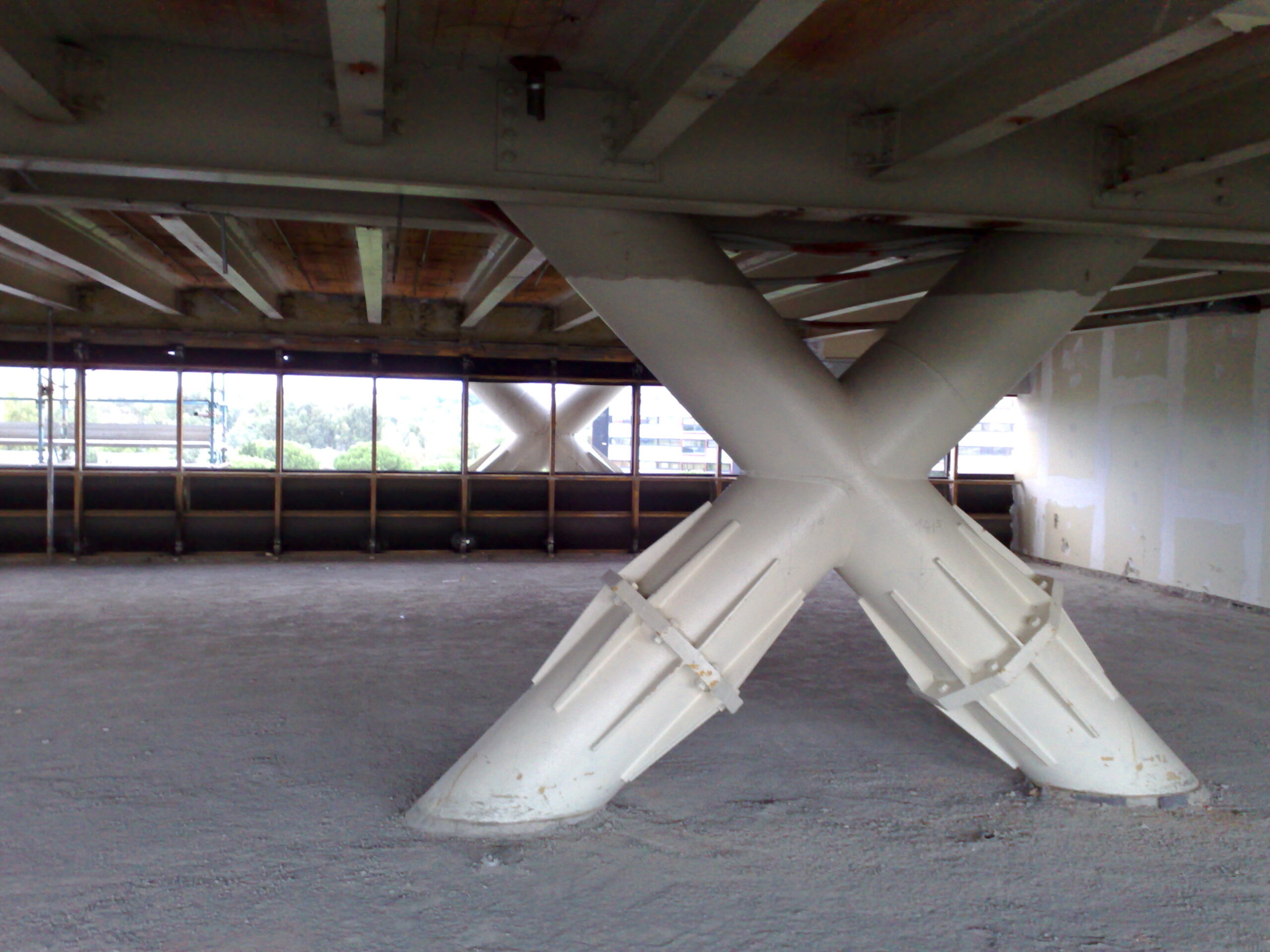

Il fabbricato è diviso in 3 corpi di fabbrica caratterizzati da una struttura portante in acciaio composta da tubolari principali F 560×11/20 mm, disposti a ventaglio, presenti su tre allineamenti (due esterni ed uno centrale), collegati da travi principali di piano tipo IPE400/500 e da un’orditura secondaria di travi di solaio disposte ad interasse di un metro, solidali alle solette generali di piano.
Nell’ambito dei tre diversi corpi di fabbrica sono presenti setti portanti in c.a. a tutta altezza, al cui interno sono presenti i vani corsa degli ascensori e delle scale in c.a..

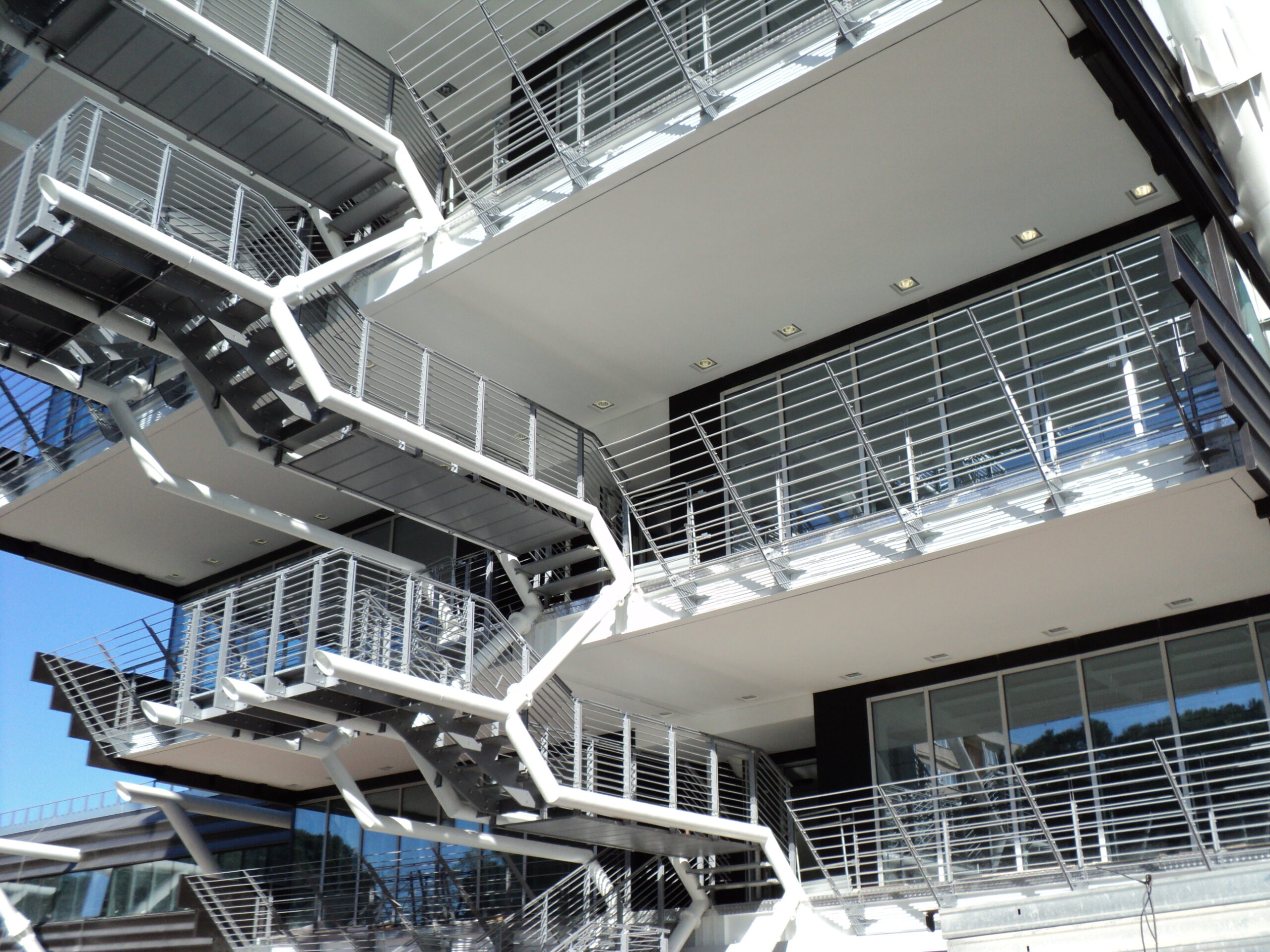

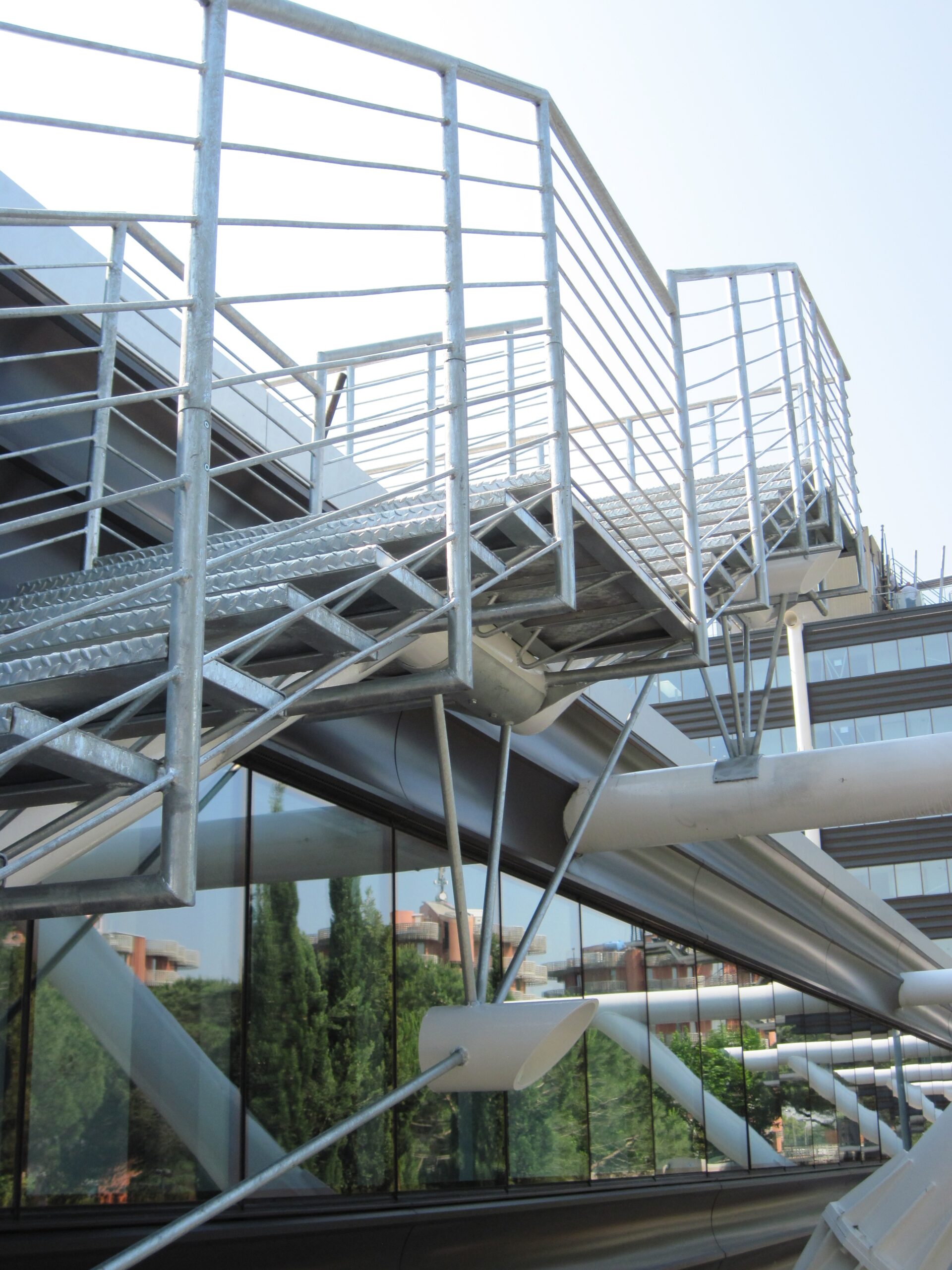

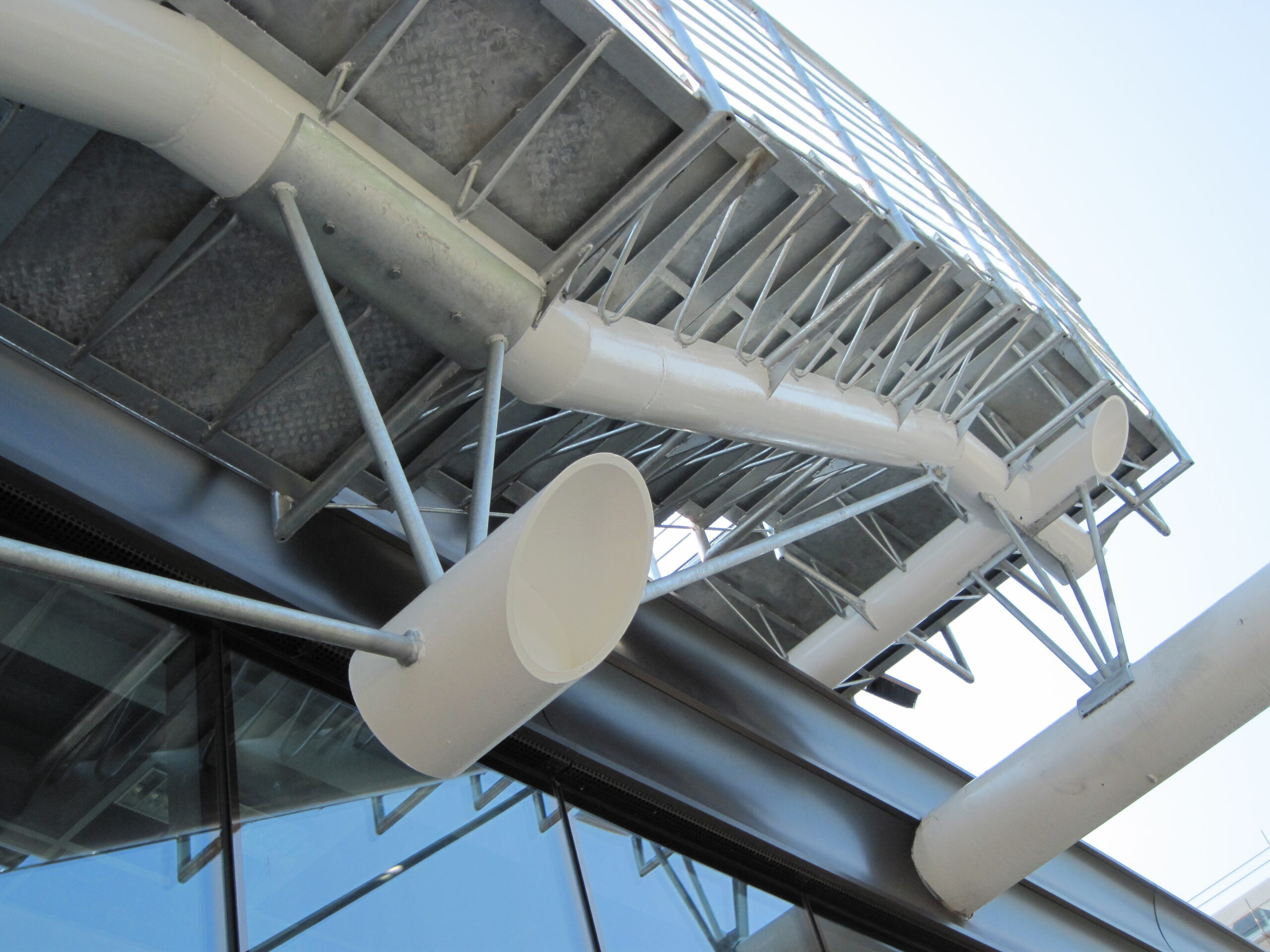

In corrispondenza delle due testate ad ovest e ad est sono presenti due corpi scala in acciaio aggettanti a sbalzo dai diversi piani con funzione di scale di sicurezza.

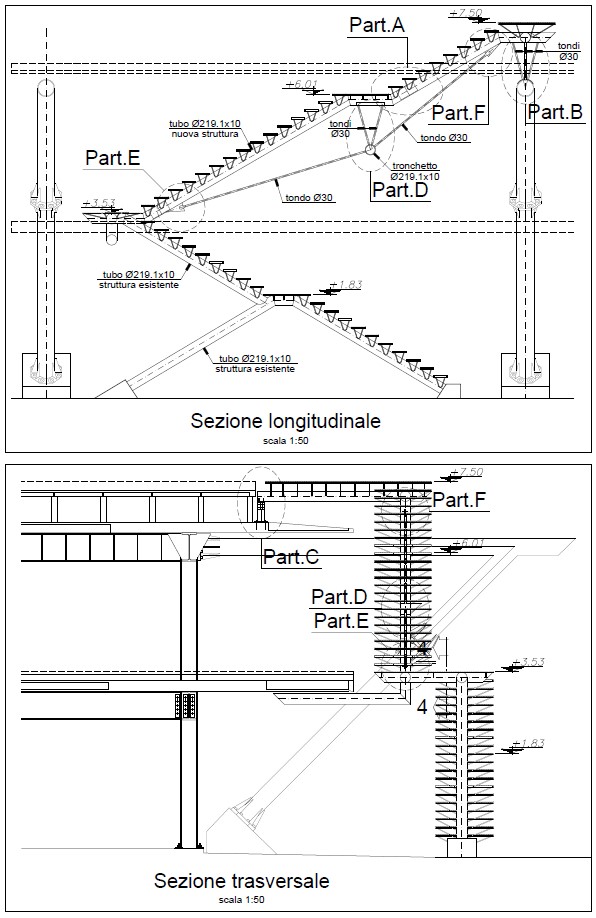

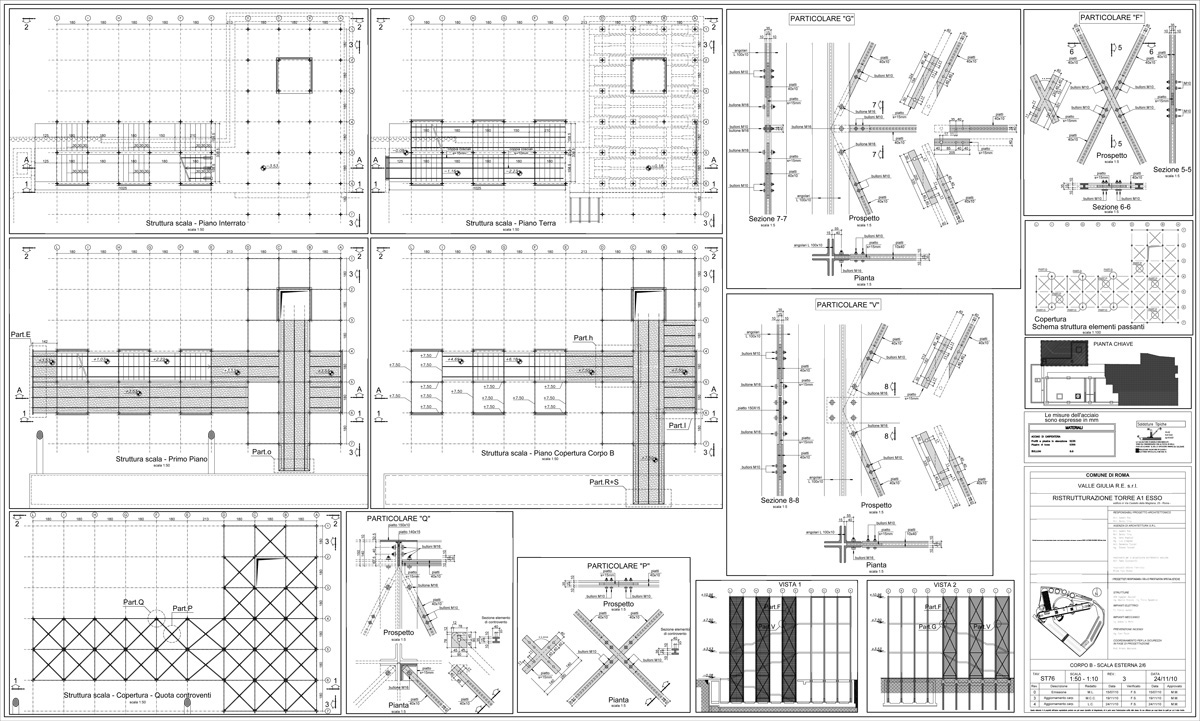

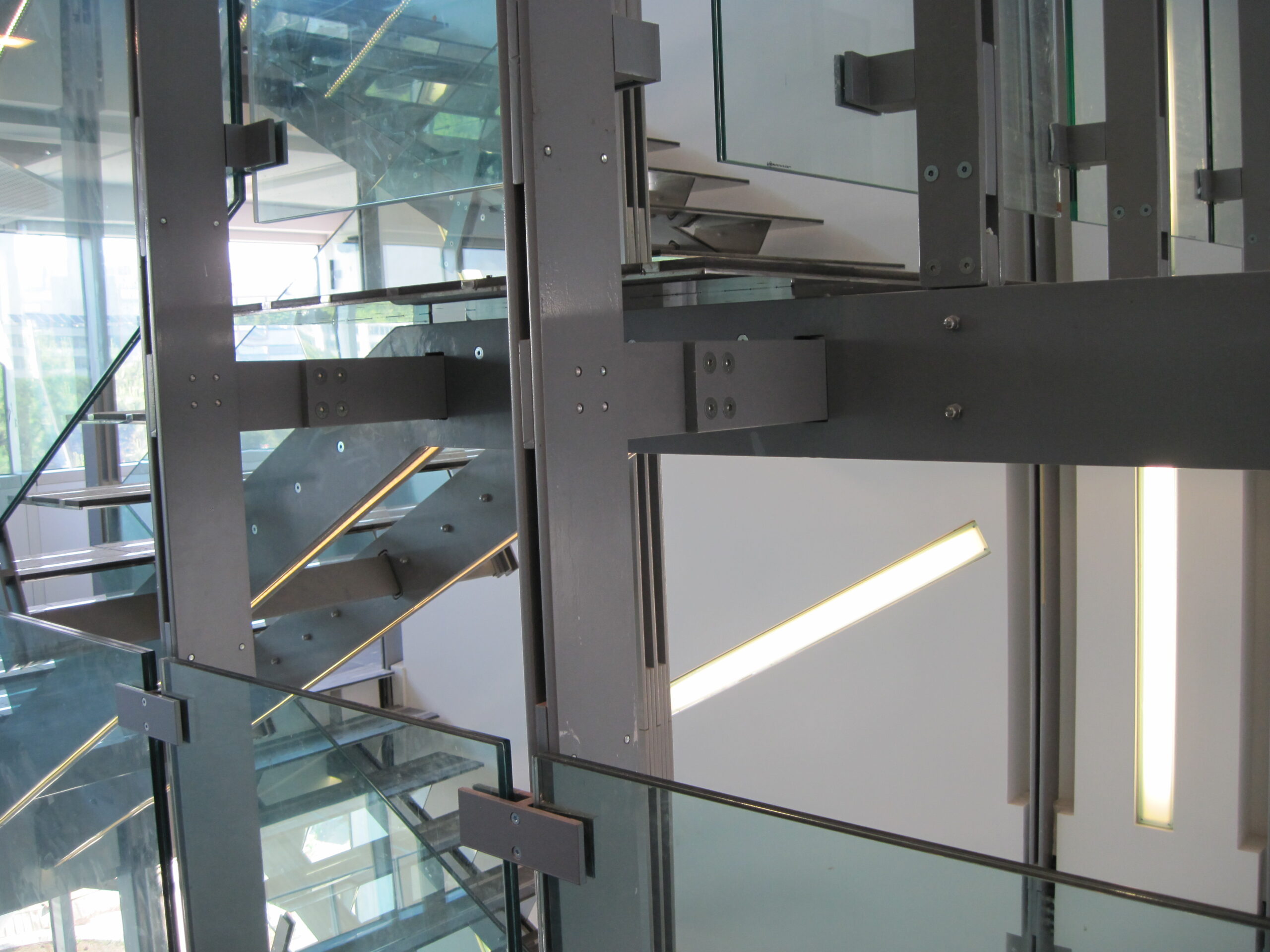

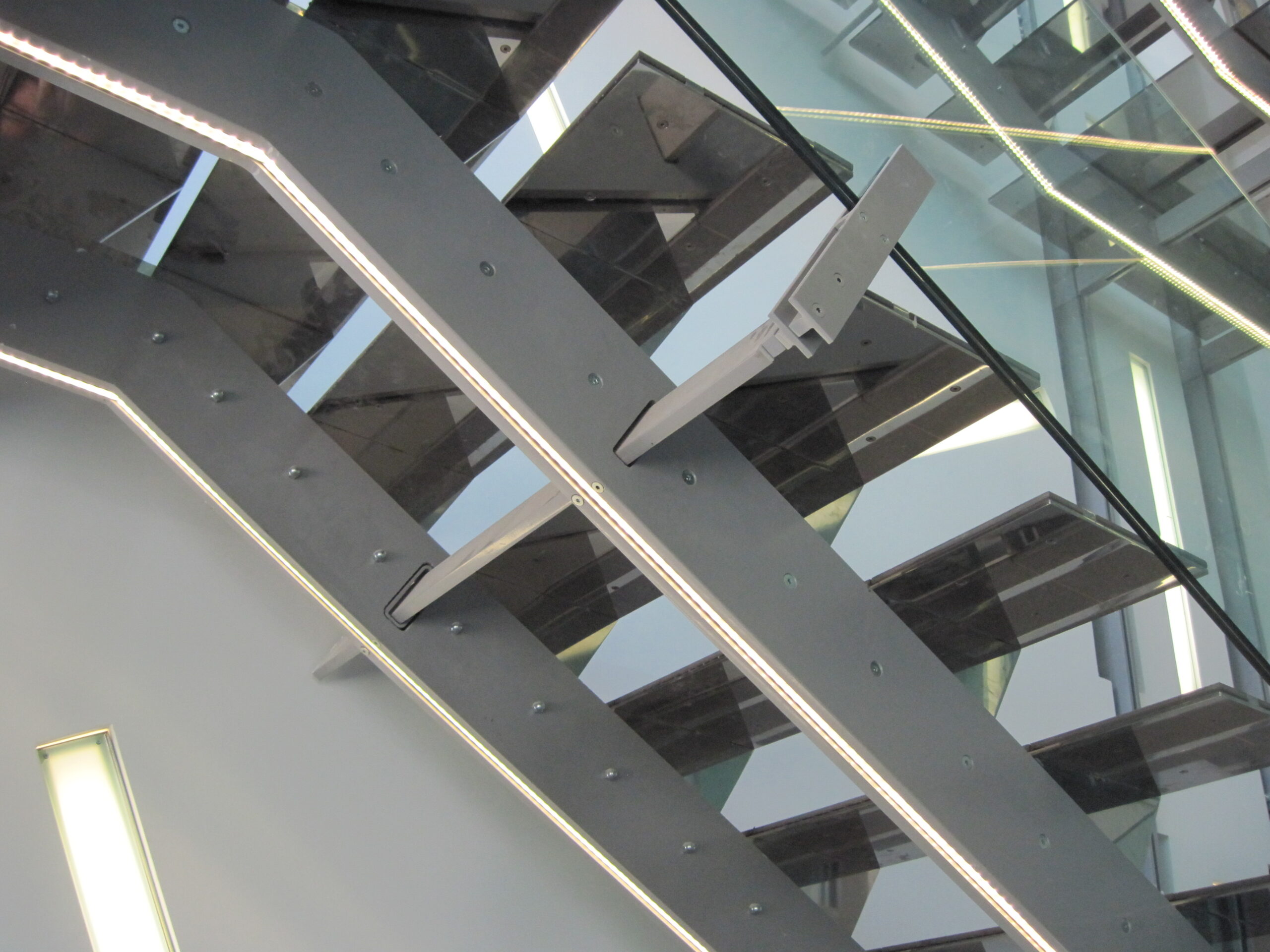

Gli interventi strutturali hanno riguardato prevalentemente un generale consolidamento delle solette di piano, l’inserimento di nuovi corpi scala e l’adeguamento a norma di quelli esterni a sbalzo.
Per motivi di ristrutturazione e messa a norma degli impianti è stata eseguita anche la realizzazione di nuovi locali tecnici interrati.

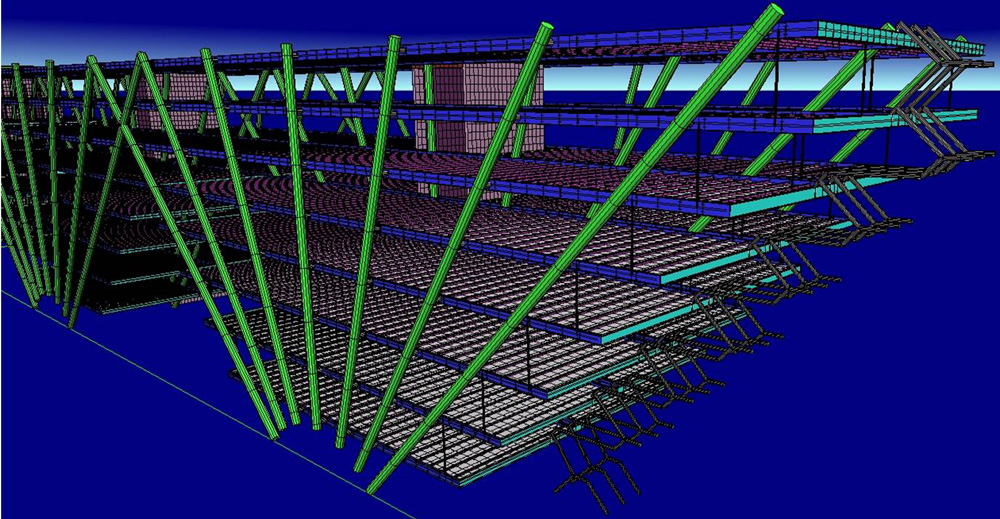

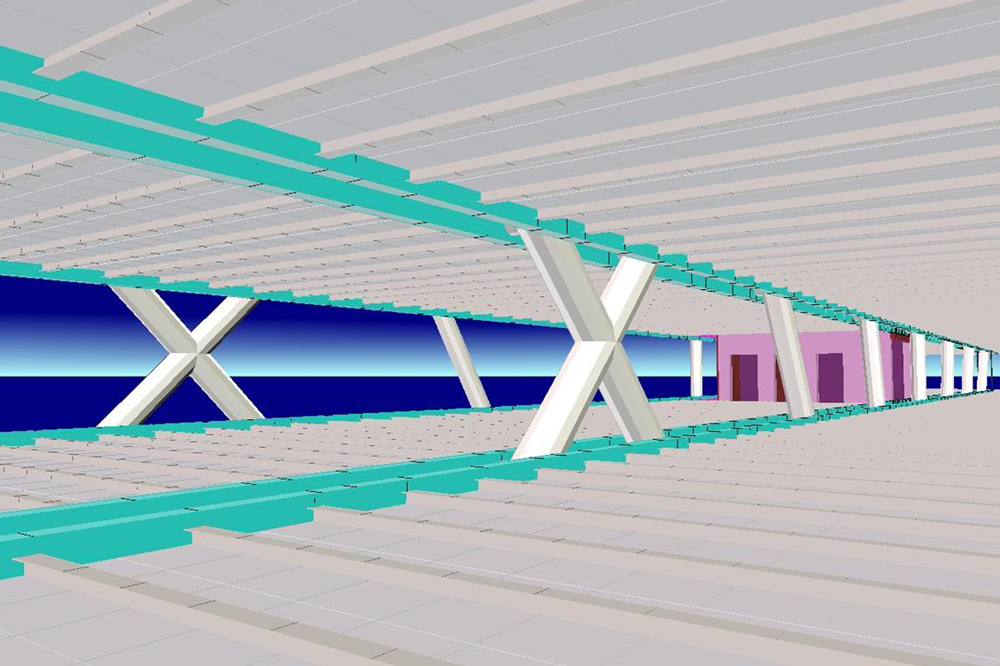

Si è sviluppata la modellazione strutturale complessiva dell’intero fabbricato, al fine di poter controllare le diverse risposte strutturali che si determinano a seguito degli interventi previsti, avendo quindi la possibilità anche di monitorare la deformabilità dei solai nelle parti a sbalzo delle testate e nell’intorno delle porzioni interessate dall’inserimento delle nuove scale.
Anno 2009-2011
